构造说明

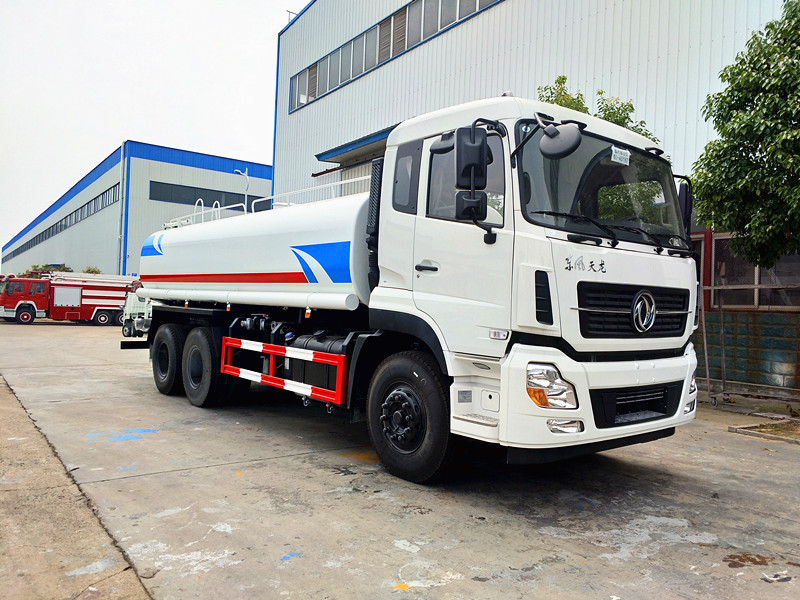

东风洒水车的基本组成:防锈罐体，取力器，传动轴，专用自吸式洒水泵，管网，喷洒出口，工作平台，二类底盘。

洒水车可选装配置:GPS，万向喷头，电磁阀门，气动阀门，可视操作系统，外接动力，药盘。

底盘

专用车底盘一般采用南骏、东风、解放、福田欧曼等二类底盘。

使用广泛的有"南骏瑞捷洒水车"、"东风小霸王洒水车、

东风多利卡洒水车、东风140洒水车(长头)、东风145洒水车(平头)、

东风153洒水车(平头)、东风天锦洒水车、东风天龙后双桥洒水车、

东风天龙前四后八大型运水车。

罐体制作

采用自动流水线罐体生产工艺分为:下料、拼板自动焊、封头旋压成型、罐体一次滚压成型等国内先进生产工艺。罐体材料多采用优质碳钢板生产。特殊用途的情况下也可以根据客户的需要采用304不锈钢。罐体容积为"4立方、5立方、6立方、8立方、10立方、13立方、15立方"等。

管道系统

由管道、四位三通球阀、直通球阀、过滤网、出水口(前冲后洒、侧喷;高位侧花洒;后工作平台，带绿化洒水高炮)组成。

操作系统

主要由发动机带动变速箱，变速箱上安装的取力器带动洒水泵，洒水泵产生动力，将罐体内部的液体通过管网喷洒出去。工作范围:自吸高度:≥7m，洒水宽度:≥14m，最大射程:≥28m;可调节成柱状，射程≥28m;也可调节成雾状，射程≥5m。

洒水泵

配备洒水车、绿化喷洒车大功率专用洒水泵(威龙泵)，带消防接头，带自流阀，带自吸功能。

可选装配置:可加装洒药盘、药泵、罐内防腐防锈、多方位进出水接头、电磁阀、气动阀等先进设施，以满足不同用户需求。

驾驶室

洒水车驾驶室分为:尖头驾驶室，或者平头驾驶室，又称长头驾驶室，短头驾驶室。

取力器

一般洒水车采用东风，解放系列取力器，气动操作，操作开关向后拉，取力齿进入啮位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。取力器就是在洒水车变速箱的箱体一侧安装的设备，一般的汽车变速箱都有安装端口，安装上的取力器可以通过变速箱的常啮齿轮的转动把动力传递出来，再通过传动部件和控制器把动力传递给缴拌车的滚筒，和加压泵

洒水车喷水器功能说明:

洒水车前装有鸭形喷嘴或圆头冲嘴，后面装有圆柱开洒水喷嘴或莲蓬头喷嘴，后部有一工作平台，装配有水炮。后部还可装8个喷嘴(选装)。

喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度，高射水炮可以用于城乡园林绿化及应急消防。莲蓬嘴可以浇落路中间喷水器冲起的灰尘，起到清洁空气的作用。
